공조냉동기계기사) 펌프 양정 관련 문제 -정리2편-

펌프 양정에 관한 문제 유형은 총 3가지로 유형으로 출제가 되고 있습니다.

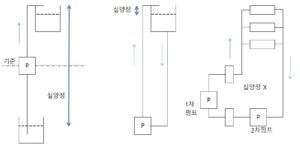

그림 같이 펌프를 기준으로 1.흡입 양정과 토출 양정이 길게 있는 경우 2.흡입 양정(자연압)과 토출양정이 상쇄 되는 경우 3. 양정이 없는 경우 입니다.
그림이 흐려서 잘 안보이면 아래 그림 파일을 첨부하였으니 다운 받아서 확인 하셔도 됩니다.

양정은펌프에서 물을 퍼 올리는 높이를 말하는 것 입니다.

• 1. 흡입양정 : 수조에서 펌프까지 높이
• 2. 토출양정 : 펌프에서 수조까지 높이
• 3. 실양정 : 흡입양정과 + 토출양정

1번 그림과 같이 바닥수조에서 펌프를 거쳐 고가수조로 물을 퍼올리기 때문에 여기서 실양정은 흡입양정 + 토출양정으로 계산을 하게 됩니다.
보통 주어지는 단위가 m로 주어지니 쉽게 계산이 가능합니다. 이런 경우에는 그림이 출제 되지 않으니 간단히 그려 파악을 해야합니다.

2번 그림과 같이 펌프가 아래에 설치되고 고가수조에서 펌프가 개회로 구조로 경우 실양정은 흡입 양정(-) + 토출 양정으로 계산을 하게 됩니다.
흡입 양정이 자연낙차로 인하여 토출 양정과 흡입 양정 차이만 실양정으로 계산하게 됩니다. 이런 경우에는 항상 그림이 같이 출제가 됩니다.

3번 그림과 같이 펌프가 폐회로로 순환되는 경우 실양정이 없습니다. 문제에서도 순환펌프라고 힌트를 줍니다. 순환펌프라고 하면 실양정값은 0이 됩니다.

펌프 양정 = 실양정 + 배관마찰 손실 수두 + (기기 마찰 저항) + 토출 속도 수두
문제 유형
1. 전양정 = 실양정 + 배관마찰 손실 수두 + 토출측 속도 수두
2. 전양정 = 실양정 + 배관마찰 손실 수두 + 기기마찰 손실 수두 + 토출측 속도수두,노즐압력 수두(노즐 끝에서 물이 분사될 때 발생하는 압력을 물의 높이로 환산한 값)
3. 순환펌프양정 = 배관마찰 손실수두 + 기기마찰 저항
토출속도가 주어지면 토출 속도수두 (V^2/2g)m, 토출압력이 주어지면 (pa-> 1/9800, kpa-> 1/9.8)m, 배관 40kpa/100m -> 배관 마찰손실 수드를 kpa로 주어진것이니 1/9.8 에 꼭주의

공조냉동 기계기사 합격을 진심으로 기원합니다.

• 시험에 자주 나오는 부분이고 출제되면 절대 놓치지 말고 확실하게 득점하시기 바랍니다. 이러한 문제들이 합격과 불합격을 가르는 결정적 차이가 될 수 있습니다.
• 공조냉동 실기시험은 단위 변환이 매우 중요합니다.
• 양정은 [m]로 답을써야하니 주어진 조건이 m, pa, kpa, kpa/00m 조건을 꼼꼼이 확이하셔야 합니다.
• 이 글이 도움이 되셨다면 좀 더 머물러 주세요! 좋은 결과가 있기를 진심으로 기대합니다.^^
